4A 20度-155度超薄_低温_微型热保护器BH-TB02B-B8D
点击看大图
- 产品名称：4A 20度-155度超薄_低温_微型热保护器BH-TB02B-B8D
- 所属分类：低温:30℃~55℃ 微型温度开关
- 产品型号：BH-TB02B-B8D
- 应用范围：动作温度:20℃-50℃【规格:13×5.4×2.4mm】锂电池热保护;充电电池组;罩极电机;交流马达和水泵;荧光灯镇流器;变压器;电加热器具;便携式电动工具等。触点容量(4A/DC12V 3A/DC24V 3A/AC120V 2A/AC250V)
- 产品介绍
4A DC12V 20度-155度超薄_低温_微型热保护器 BH-TB02B-B8D

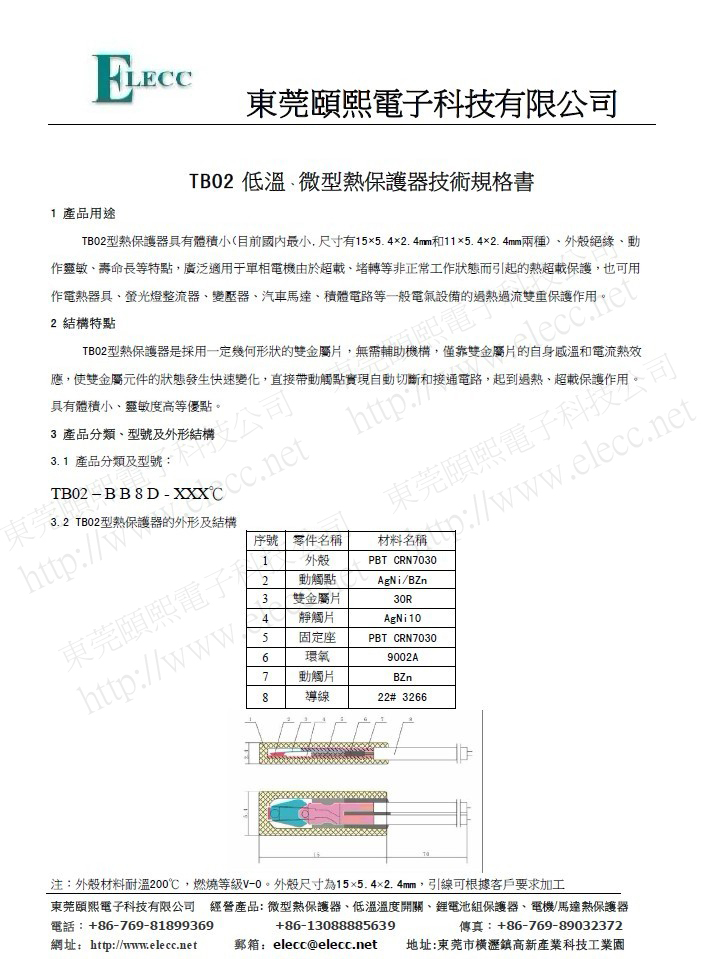

技术规格与安装说明
1 产品用途
TB02型热保护器具有体积小(目前国内最小,尺寸有13×5.4×2.4mm、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于单相电机由于超载、堵转等非正常工作状态而引起的热超载保护，也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。
2 结构特点
TB02型热保护器是采用一定几何形状的双金属片，无需辅助机构，仅靠双金属片的自身感温和电流热效应，使双金属组件的状态发生快速变化，直接带动触点实现自动切断和接通电路，起到过热、超载保护作用。具有体积小、灵敏度高等优点。

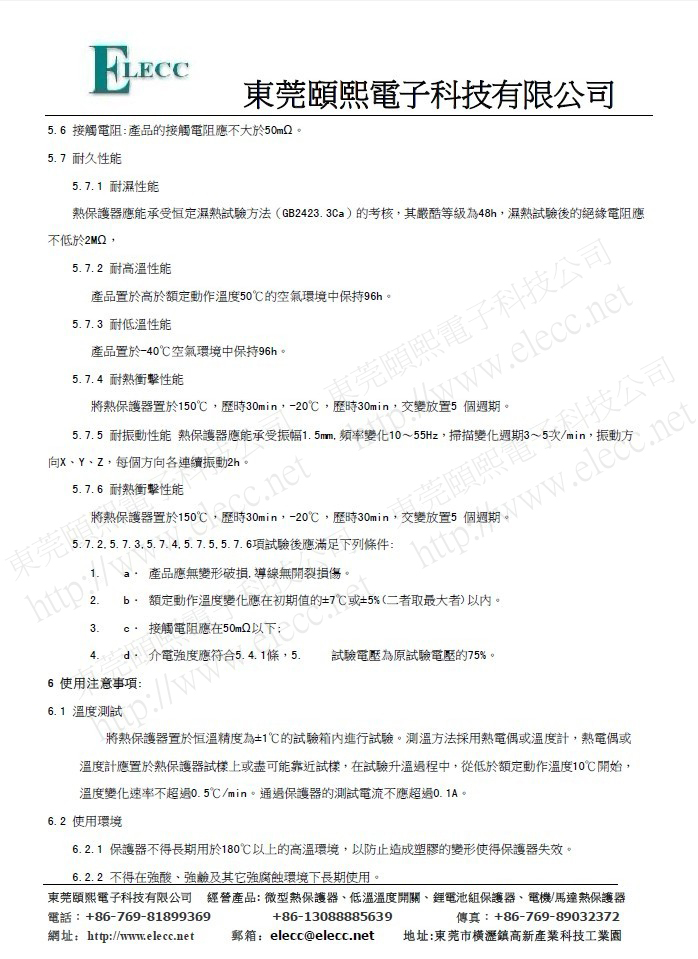

3 温度测试
将热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计，热电偶或温度计应置于热保护器试样上或尽可能靠近试样，在试验升温过程中，从低于额定动作温度10℃开始，温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。

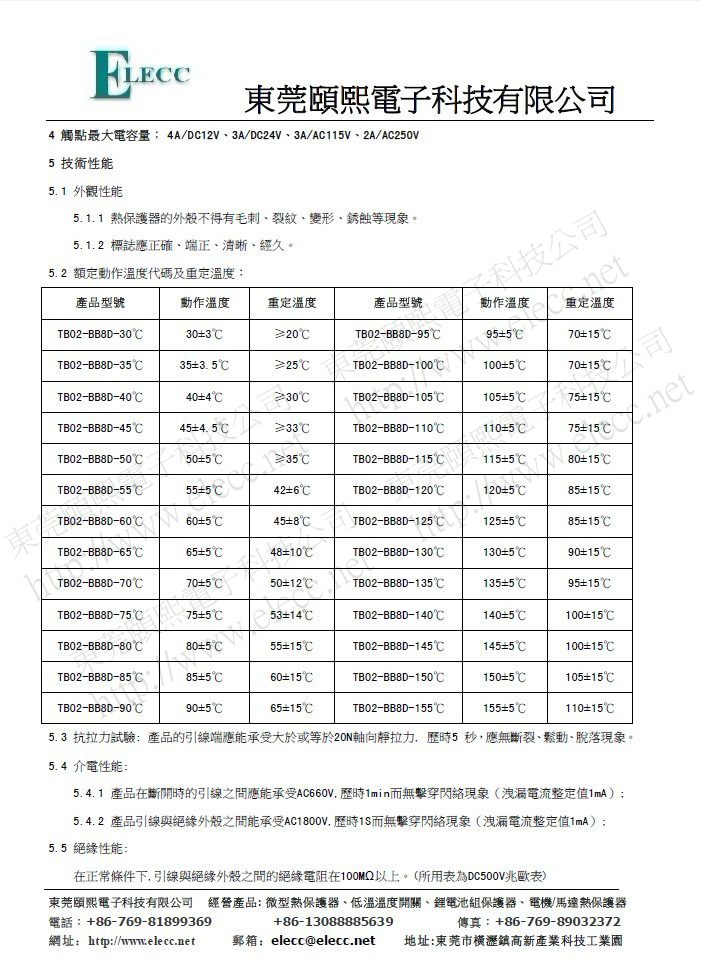

4 触点最大电容量: 4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V
技术规格与安装说明
1 产品用途
TB02型热保护器具有体积小(目前国内最小,尺寸有13×5.4×2.4mm、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于单相电机由于超载、堵转等非正常工作状态而引起的热超载保护，也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。
2 结构特点
TB02型热保护器是采用一定几何形状的双金属片，无需辅助机构，仅靠双金属片的自身感温和电流热效应，使双金属组件的状态发生快速变化，直接带动触点实现自动切断和接通电路，起到过热、超载保护作用。具有体积小、灵敏度高等优点。
3 温度测试
将热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计，热电偶或温度计应置于热保护器试样上或尽可能靠近试样，在试验升温过程中，从低于额定动作温度10℃开始，温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。
4 触点最大电容量: 4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V
