6A-250V【BH-B2D温控器】25度~155度超薄温控器【规格:15×7.3×3.9mm】
小体积温控器_低温温控器_微型温控器_大电流温控器_马达温控器_电动机温控器

【精度±5℃~±1℃】动作温度:25℃-155℃【规格:15×7.3×3.9mm】锂电池热保护;充电电池组;罩极电机;交流马达和水泵;荧光灯镇流器;变压器;电加热器具;便携式电动工具等。

BH-B2D 超薄温控器,规格15×7.3×3.9mm (长×宽×厚)25度~50度低温温控器【常闭/常开型】东莞颐熙电子科技有限公司自行研发、设计、生产各种规格双金属片热保护器。采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。

1 产品用途: BH-B2D 热保护器具有体积小(目前国内最小,尺寸:13×5.4×2.4mm)、外壳绝缘、动作灵敏、寿命长等特点,广泛适用于单相电机由于超载、堵转等非正常工作状态而引起的热超载保护,也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。

2 结构特点: BH-B2D 热保护器是采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。

3 温度测试: BH-B2D 将热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计,热电偶或温度计应置于热保护器试样上或尽可能靠近试样,在试验升温过程中,从低于额定动作温度10℃开始.温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。

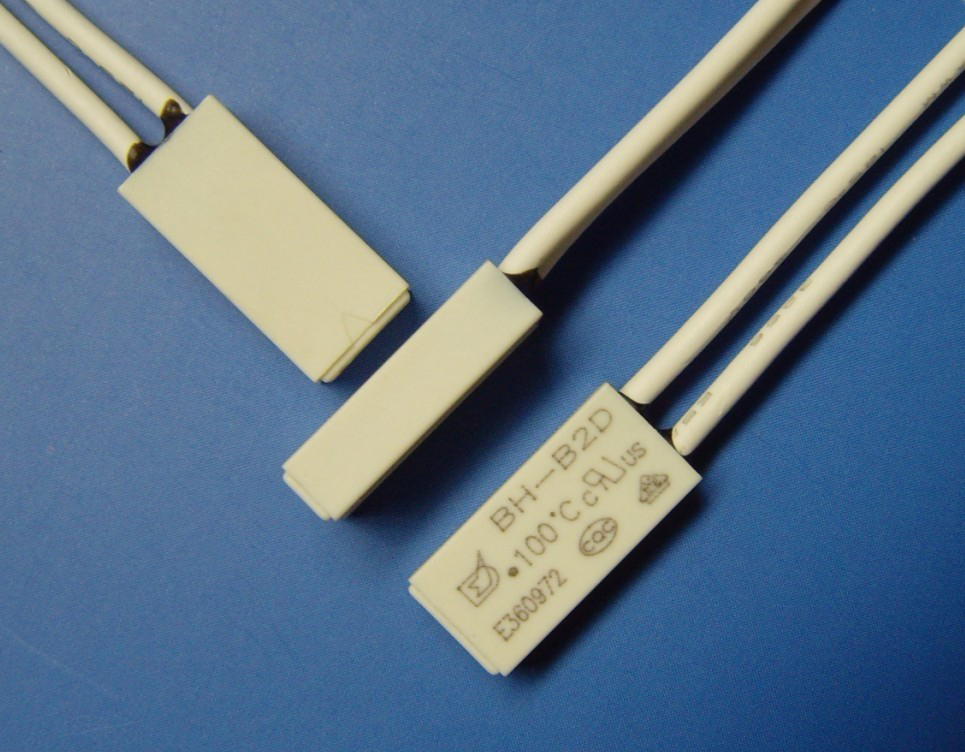

BH-B2D (常闭型)
SIZE: 15×7.3×3.9mm

说明: 体积小,便于安装
　　  内阻低,小于25 mΩ
　　  速动型双金属片,反应速度快
　　  寿命高达10000次以上
　　  防真空浸漆工艺
　　  电流温度双重保护
　　  引线可根据要求定制
　　  可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品。

应用范围：
充电电池组; 罩极电机; 交流马达和水泵; 荧光灯镇流器; 变压器; 电加热器具;便携式电动工具等。

规格：13×5.4×2.4mm

温度范围及公差：
触点容量: (10A/12VDC   8A/24VDC   8A/120VAC   6A/250VAC)

动作温度: 20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度

精　　度: ±5 ±3 ±1 ℃
内　　阻: 小于25 mΩ

认    证：VDE  UL  SGS  RoHS
