常开型25℃-50℃低温温控器

点击看大图

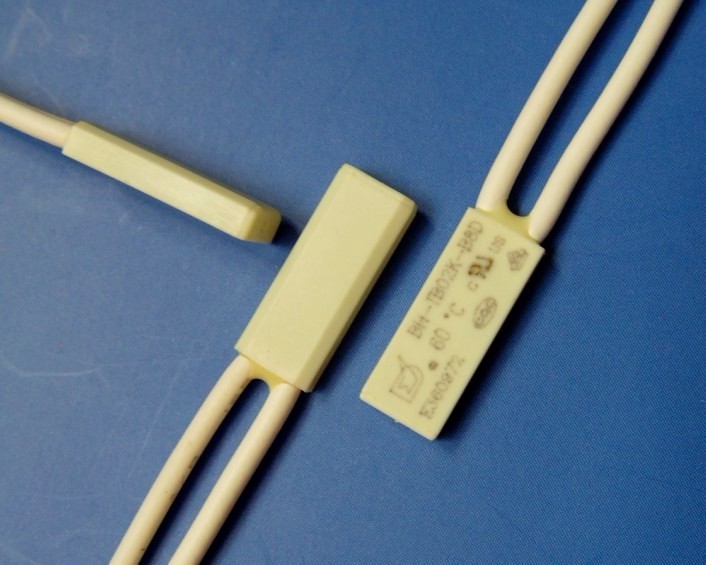

  • http://www.elecc.net/UploadFiles/2013/282/BH-TB02K-B8D-60度.jpg
  • 产品名称:常开型25℃-50℃低温温控器
  • 所属分类:低温:30℃~55℃ 微型温度开关
  • 产品型号:BH-TB02K-B8D
  • 应用范围:【精度±2℃】动作温度:25℃-155℃【规格:13×5.4×2.4mm】锂电池热保护;充电电池组;罩极电机;交流马达和水泵;荧光灯镇流器;变压器;电加热器具;便携式电动工具等。触点容量(4A/DC12V 3A/DC24V 3A/AC120V 2A/AC250V)
  • 产品介绍
【常开型】25-50低温温控器_低温热保护器_低温温度开关_低温温控开关

规格13×5.4×2.4mm
技术规格与安装说明

BH-TB02B-B8D超薄温控器,规格13×5.4×2.4mm (长×宽×厚)20度~50度低温温控器【常闭/常开型】东莞颐熙电子科技有限公司自行研发、设计、生产各种规格双金属片热保护器。采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。

触点容量 (4A/12VDC  3A/24VDC  3A/120VAC  2A/250VAC)

1
产品用途: BH-TB02B-B8D热保护器具有体积小(目前国内最小,尺寸:13×5.4×2.4mm)、外壳绝缘、动作灵敏、寿命长等特点,广泛适用于单相电机由于超载、堵转等非正常工作状态而引起的热超载保护,也可用作电热器具、荧光灯整流器、变压器、汽车马达、集成电路等一般电气设备的过热过流双重保护作用。

2 结构特点: BH-TB02B-B8D热保护器是采用一定几何形状的双金属片,无需辅助机构,仅靠双金属片的自身感温和电流热效应,使双金属组件的状态发生快速变化,直接带动触点实现自动切断和接通电路,起到过热、超载保护作用。具有体积小、灵敏度高等优点。

3 温度测试: BH-TB02B-B8D热保护器置于恒温精度为±1℃的试验箱内进行试验。测温方法采用热电偶或温度计,热电偶或温度计应置于热保护器试样上或尽可能靠近试样,在试验升温过程中,从低于额定动作温度10℃开始.温度变化速率不超过0.5℃/min。通过保护器的测试电流不应超过0.1A。

BH-TB02B-B8D (常闭型)
SIZE: 13×5.4×2.4mm

说明: 体积小,便于安装
    内阻低,小于25 mΩ
    速动型双金属片,反应速度快
    寿命高达10000次以上
    防真空浸漆工艺
    电流温度双重保护
    引线可根据要求定制
    可替代SENSATA 4MM/6MM ,PEPI, ISUZU IP405/505等进口产品。

应用范围:
充电电池组; 罩极电机; 交流马达和水泵; 荧光灯镇流器; 变压器; 电加热器具;便携式电动工具等。

规格:13×5.4×2.4mm

温度范围及公差:
触点容量: (4A/12VDC  3A/24VDC  3A/120VAC  2A/250VAC)
动作温度: 20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度
精  度: ±5 ±3 ±1 ℃
内  阻: 小于25 mΩ

    证:VDE  UL  SGS  RoHS
